三相四线预付费电表
三相四线预付费电表

内置开关、10(40)A、15(60)A、20(80)A液晶和字轮双显、带红外和485、带背光和按键查询、带报警和限容、可透支电量、带网络预付费、拉闸报警后刷卡恢复、一表一卡、E57卡、侧面刷卡。

  • 技术参数
  • 产品外观
  • 现场图片
  • 详述
1、准确度等级:1级或2级;
2、电流规格:3×1.5(6)A、3×2.5(10)A、3×5(20)A、3×10(40)A、3×15(60)A、3 ×20(80)A、3×30(100)A、3×30(120)A;
3、电表常数:6400 imp/kWh、1600 imp/kWh、800 imp/kWh(详见标牌);
4、功耗:≤2.0W、10VA;
5、环境工作条件:-20℃ ~ +55℃。相对湿度不超过85%(+25℃);
6、断电情况下电能表内数据可保存10年,IC卡刷卡次数10万次以上;
7、起动:在参比电压、参比频率及COSф=1.0条件下,当负载电流为0.4%Ib时,电能表采样指示灯能连续闪亮;
8、潜动:电能表在施加115%额定电压,电流回路断开时,电能表采样指示灯不闪亮;
9、绝缘:电能表的所有线路对表壳间能经受波形为1.2/50μs,峰值为6kV的脉冲电压,在相同极性下冲击10次,不出现电弧放电和击穿现象。电能表的线路对地绝缘经受频率为50Hz的实际正弦波形的交流电压2kV历时一分钟的试验不击穿。

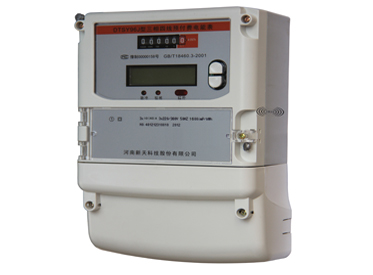

产品图片

一、概述


DSSY96J三相三线预付费电能表、DTSY96J三相四线预付费电能表是采用专用电能计量芯片和单片微型计算机为核心部件的全电子设备,用于安装在50Hz,3×220V三相四线制或3×380V三相三线制供电的交流有功电能计量的场合,各项技术指标符合GB/T17215.321-2008《交流电测量设备 特殊要求 第21部分:静止式有功电能表(1级和2级)》和GB/T18460.3-2001《预付费电度表》的技术要求,通讯规约符合DL/T 645-1997《多功能电能表通信规约》的技术要求。它采用了目前国内先进的IC卡技术和SMT工艺,具有计量准确、精度稳定、安全保密、性能可靠、功能齐全、低功耗、操作简单方便等优点,是我国改革用电体制、实现用电商品化的理想产品。电能表具有预收电费、购电电量用完自动拉闸,远程自动抄表等功能;同时电能表还可以通过远抄控制系统实现网络(远程,下同)预付费功能,实现了IC卡和网络两种预付费方式的交替使用。本产品计量器具型式批准证书号为CPA2009E190-41、CPA2004E102-41和CPA2004E103-41。


二、主要特点及功能


1、采用非接触式IC卡技术,防水、防潮、防尘、抗磨损、抗外界电磁攻击;
2、采用美国Microchip单片机及Atmel非易失性IC存储器等进口元器件,保证了产品的可靠性、易用性和安全性;
3、一卡通技术(一卡通产品),一张非接触式IC卡可以同时管理5个电能表或其他新天牌智能表;
4、IC卡双向传递数据,通过IC卡回送表内用电数据,方便管理;
5、当有反接窃电时,同样记录用电,具有一定的防窃电功能;
6、外附控电开关,电能表必须外接交流接触器或空气开关,通过控制交流接触器或空气开关线圈电流的通断来控制负载电流的通断;
7、液晶和计度器双显示,计度器显示累计用电量,液晶屏显示剩余电量及其它数据信息,并且液晶屏下面带有背光板,便于光线暗时查询数据;
8、预付费功能:预收电费,剩余电量为零时自动拉闸断电,支持网络和IC卡两种预付费方式;
9、限容功能:当用户用电负荷超过较大的电流设定值时(此值可由管理部门任意设置),电表会自动拉闸断电。保护了人身、财产安全;
10、过流保护功能:电能表强制附带的自我保护功能。当用电负荷超过电能表所承受的****负荷时,持续一分钟左右电能表强制拉闸断电,电能表在出厂时过流保护功能默认为打开;
11、报警提示功能:电能表具有两种报警方式,一种为声光报警,一种为拉闸报警。当剩余电量扣减到声光报警阀值时,蜂鸣器和背光灯同时报警,提示用户表中余量不足。当剩余电量扣减到拉闸报警阀值时,电能表拉闸断电报警,再次提醒用户表中余额不足须及时购电。报警后刷卡可解除报警,报警限值可根据实际需要自由设置。电能表在出厂时声光报警功能默认为关闭(AL1为0),拉闸报警限值默认为50度(AL2为50);
12、透支用电功能:当电能表内剩余电量为零时,如果透支功能打开则刷用户卡电能表合闸继续供电,直到透支用电量达到可透支电量限值电能表拉闸断电。可透支电量限值可根据实际需要自由设置,设置为零时关闭透支用电功能。电能表在出厂时透支用电功能默认为关闭(AL3为0);
13、防囤积功能:当用户卡内的购电电量和电能表中的剩余电量累加后超过设置的可囤积电量限值时,电能表提示充值超限,此次充值失败,充值电量仍保存在用户卡内。只有当电能表内剩余电量和用户卡内购电电量累加后不超过可囤积电量限值时,用户卡中的购电电量才能输入到电能表中。电能表在出厂时防囤积功能默认为关闭(AL0为0);
14、免清零开户功能:为适用于不同的客户需求,电能表在出厂时默认为支持免清零开户功能。即出厂时电能表中预留的一部分剩余电量在下次开户时自动扣除或不扣除而直接覆盖(开户时在管理软件上选择使用的免清零方式),其实此功能****的好处就是免去了开户时必须首先清表(刷清零卡)的麻烦;
15、通讯功能:支持红外和RS485两种通讯方式,通过配套的远传通讯设备以及客户端操作系统可实现远程抄表、远程控制拉合闸、远程预付费等诸多功能;
16、按键查询功能:电能表带有上下两个翻页查询按键,短触时可查询设置及用电信息,长按查询键2秒可查询电能表的通讯地址。


三、工作原理


用户持IC卡到供电部门交款购电,供电部门通过售电管理机将购电量写入IC卡中,用户持IC卡靠近电能表感应区(简称刷卡,下同),电能表即可合闸供电,刷卡成功后即可将卡拿走。电能表根据脉冲常数自动核减剩余电量,当表内剩余电量扣减到声光报警阀值时,电表蜂鸣器和背光灯提示报警,刷卡可解除报警;当剩余电量扣减到拉闸报警阀值时,电能表拉闸断电,刷卡可解除报警恢复供电;当剩余电量为零或透支用电量达到可透支限值时,电能表自动拉闸断电,用户必须持卡交费购电,才可以恢复用电。
注:使用网络预付费时,用户不需持卡缴费。


四、使用方法


DTSY96J三相四线电能表用于三相四线有功电能的计量场合,DSSY96J三相三线电能表用于三相三线有功电能的计量场合。
1、对电能表清零(网络预付费时可在管理软件上远程操作)
开户前需将电能表中出厂预留的供检表用剩余电量清零。把清零卡靠近电能表的刷卡感应区,显示“d=0”之后,方可把卡拿走。
注:使用免清零开户功能时可跳过此步。
2、对电能表进行参数设置(网络预付费时可在管理软件上远程操作)
开户前需用设置卡设置电能表的功能参数信息,否则电能表只能按照出厂默认参数运行。功能参数包括:限容功率、声光报警阀值、拉闸报警阀值、可透支量电量限值、可囤积电量限值以及读写一卡通用户卡使用的区号。
注:一卡一表产品功能参数通过用户卡设置,须跳过此步。
3、对电能表开户(网络预付费时可在管理软件上远程操作)
本电能表出厂时预留一定余量(一般为10度)供开户前暂时用电,管理部门可通过管理软件的“用户档案”选择对电能表开户前用户所用电量进行计费或不计费。把用户档案中“出厂预留电量”输入零则开户前用户所用电量不计费;把用户档案中“出厂预留电量”输入非零数据(必须和电能表出厂预留金额一致)则对开户前用户所用电量进行计费。
如选择对开户前所用电量不计费,在管理中心软件写卡开户后,用户持卡直接刷出厂后未清零的电能表即可开户成功,出厂预留电量以及开户前用电量自动清除并将开户信息输入电能表。
新装用户在第一次购电时到管理部门缴费开户,管理人员把IC卡放在管理机感应区上,由管理系统根据用户开户金额生成一张开户卡发给用户,用户持卡在电能表的感应区刷卡,电能表自动读取卡中数据并记录在表内存储器中,此卡即成为此用户的购电卡,以后用户持此卡就可正常购电。
注:管理软件用户档案中“出厂预留电量”数据输入必须正确,否则将给管理部门或用户带来经济损失。
4、运行
电能表自动累计有功电能并核减剩余电量,当剩余电量扣减到拉闸报警阀值时电能表拉闸断电,提醒用户及时购电,此时将用户卡靠近电能表感应区刷卡即可恢复供电。当剩余电量扣减到零时再次拉闸断电,此时用户需重新购电方可恢复供电。

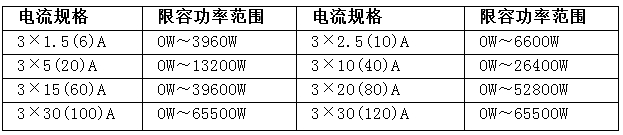

如设置有限容功率,电能表自动检测当前用电功率是否超过设置的限容值r,当用电功率连续1分多钟大于设置的限容值时电能表拉闸断电,此时将用户卡靠近电能表感应区可立即恢复供电。如不需要限容功能,需将限容功率设置为0。所设置的限容功率不要超过下表范围:
5、购电(网络预付费时可在管理软件上远程操作)
用户持IC卡到管理部门交费购电,管理部门把购电电量写入IC卡中,用户拿此卡靠近卡感应区,显示本次购电电量d = xxxxxx,把卡拿走即可。
6、补卡
6、用户购电卡丢失,可到管理部门申请补卡,由管理部门根据用户剩余电量进行补卡。补卡成功后即成为用户卡,原用户卡作废。
7、用户自查
把充值后的用户卡靠近电能表卡感应区,电表将把相关信息轮流显示一遍。平时用电过程中也可把用户卡靠近电能表卡感应区,电表将把相关信息轮流显示一遍。
注:可通过电能表上的查询按键,随时查阅设置及用电信息。
8、受检
可用检查卡检查电能表的显示和拉、合闸功能是否完好。使用检查卡时,电能表会根据继电器当前状态反向动作一次(已合闸的电能表将拉闸;已拉闸的电能表将合闸),显示屏依次显示用户相关信息。刷检查卡拉(或合)闸后再次刷卡、停电再来电,电能表合(或拉)闸,恢复原供电状态。
9、换表(仅支持一卡一表产品)
当电能表出现问题需更换新表或者电能表改造升级时,可通过管理系统生成一张换表卡,持此换表卡靠近需更换的电能表感应区,用电信息自动“复制”到换表卡中。然后更换为新表,持换表卡靠近新装电能表感应区,用电信息自动“粘贴”并存储在新表存储器中。
注:新装电表在刷换表卡之前必须执行清零流程才能正常换表。
10、其它
1、RS485通讯
通过485通讯可实现远程控制拉合闸、抄表以及远程预付费(网络预付费型产品),方便管理部门统一管理;
2、红外通讯
具体功能同RS485通讯;
3、蜂鸣器提示
上电时和红外通讯时及刷卡正确后,蜂鸣器短鸣两声;刷卡失败时蜂鸣器长鸣一声;报警时蜂鸣器持续短鸣,刷卡解除报警;
4、新装用户在第一次购电时,管理人员把IC卡放在管理机感应区上,由管理系统生成一张开户卡。用户持此IC卡在电能表感应区刷卡,电能表自动读取卡中数据并记录在存储芯片中,以后用户持此卡就可正常购电;DDSYF-4WD系列的电能表还可通过485总线方式实现开户和充值;
5、背光灯提示
上电时和红外通讯时及刷卡后,背光灯点亮,一段时间后自动熄灭;报警时背光灯常亮,刷卡解除报警;
6、显示提示标记


五、接线图


(一)DSSY96J三相三线、DTSY96J三相四线电能表电流端子接线图

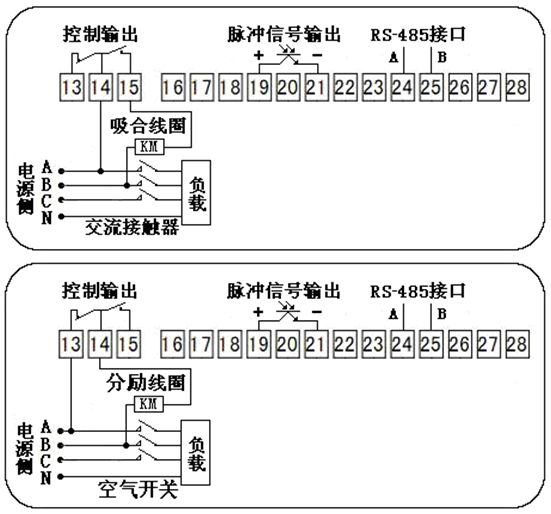

(二)DSSY96J三相三线、DTSY96J三相四线电能表功能端子接线图
注:DSSY96J三相三线电能表不接零线;图中所示吸合线圈和分励线圈的额定电压为AC380V,实际使用时应该按照交流接触器或空气开关的额定电压接线


六、校验


(一)脉冲信号输出是无源的光耦输出,脉冲输出信号频率为6400 imp/kWh 、1600 imp/kWh、800 imp/kWh(详见标牌)。
(二)校验电能表的标准偏差估计值时,需将检定装置每次计算误差的脉冲个数(即试验圈数)设置为N≧8(或将试验圈数的最小试验时间设置为4秒以上)。


七、外形尺寸图



八、安装


1、电能表应在符合工作条件的环境中安装使用,不应受到振动和冲击。在有污秽和可能损坏电能表的场所,应用保护箱保护;
2、电能表应按接线图进行接线,接入的电压应符合参比电压值,电流不应超过额定****电流值。


九、运输与储存


1、电能表在运输和拆封时不应受剧烈冲击;
2、电能表应存放在原包装内,放置在室内支架或隔板上,环境温度-25℃~+70℃,相对湿度不超过85%,空气中不应含有足以引起腐蚀的气体;
3、电能表应在仓库内保存,整箱叠放的高度不超过五层,拆箱后单只包装的电能表叠放高度不超过五只,内包装拆封的电能表应尽快挂网运行,不宜长期搁置。
